Perfil del producte
Milloreu la vostra infraestructura de cablejat multi-fibra amb el cable innovador de paquets MTP LC 12F.
Dissenyada per proporcionar una flexibilitat millorada i una major capacitat de xarxa, aquesta solució de cable està dissenyada per adaptar-se a cable de pegats MTP LC 12F existents i cables de pedaç MTP de 24 nuclis.
Integrant la tecnologia avançada i els components de gran qualitat, el cable de paquets MTP LC 12F de paquets obre el camí per a solucions de xarxa eficients i escalables.
MTP LC 12F Bundle Patch Cable és un cable dissenyat per a connexions de fibra òptica, està equipat amb connectors MTP MPO i LC, que poden aconseguir enllaços de MTP/MPO i LC, evitant l’embolic de cables òptics mixtes, dissenyats per estalviar efectivament, estalviar espai i evitar una gestió desordenada del cable.
Especificacions del producte
| Propietats físiques | Paràmetre | ||
| Recompte de fibres | 8/12/16/24/32/48 Fibres/Custom | ||
| Mode de fibra | SM (OS2)/MM (OM3/OM4/OM5) | ||
| Tipus de connector | Connector A: EUA CONEC MTP femení/mascle; MPO femella/masculí | ||
| Connector B: LC/SC/FC/ST | |||
| Polaritat | Escriviu A/B/C | ||
| Jaqueta de cable | PVC/LSZH/OFNP | ||
| Color de la jaqueta | Groc/aqua/magenta/verd de calç/costum | ||
| Diàmetre del cable (mm) | 3 | ||
| Radi mínim de flexió | 7.5 | ||
| Longitud de fibra i bota | Personalitzable | ||
|
|
|||
| Propietats òptiques | Paràmetre | ||
| Pèrdua d’inserció (DB) | Pèrdua estàndard | Pèrdua baixa | Pèrdua ultra baixa |
| Menys o igual a 0,7 | SM inferior o igual a 0,35, mm inferior o igual a 0,5 | Menys o igual a 0,25 | |
| Pèrdua de retorn (DB) | SM superior o igual a 60, mm superior o igual a 20 | ||
| Longitud d'ona (NM) | SM 1310/1550, MM 850/1300 | ||
| Força de tracció (N) | A llarg termini | Curt termini | |
| 70N | 220N | ||
| Temperatura de funcionament (grau) | -40 ~ +85 | ||
| Temperatura d’emmagatzematge (grau) | -20 ~ +70 | ||
Descripció dels productes
Fibra multimode de 10 gigabit de Corning Clearing
Totes les nostres fèrules MPO són de Hakusan
Petit radi de flexió i camins de cablejat desafiants
Noves peces de recanvi
Característiques del producte
Diversos recomptes i tipus de fibres
Trieu entre 4, 8, 12, 24 o 48 opcions de fibra, amb tipus de fibra de mode únic i multimode disponibles. Aquesta flexibilitat del cordó de 24 fibres MPO/MTP permet una integració perfecta en diferents entorns i aplicacions de xarxa.
Desplegament ràpid, alta densitat i alta fiabilitat
El cable de tronc femení de MTP a MTP està dissenyat per a un desplegament ràpid en entorns d'alta densitat, com ara centres de dades. El seu rendiment fiable garanteix la connectivitat perfecta i minimitza les interrupcions de la xarxa.
Pèrdua d’inserció extremadament baixa i pèrdua de rendibilitat elevada
El cable de pegat de 24 fibra MPO/MTP ofereix un excel·lent rendiment òptic amb pèrdua d’inserció extremadament baixa i una elevada pèrdua de retorn, maximitzant la integritat del senyal i reduint els errors de transmissió.
Telcordia GR-1435-Core Núm. 2 Compliment
El cable de tronc compleix la norma 2 de Telcordia GR-1435-Core, que garanteix un rendiment de gran qualitat i fiable.
La nostra confiança de la marca prové d’un fort equip de producció
aplicacions
Acord de 40G i 100G creixent
Centre de dades
Lan
Dispositiu de transceptors
100% estrictament provat abans del lliurament
Prova IL/RL
Prova 3D
Cicle de temperatura
Prova de polaritat de MPO
Dibuix de producció
Optico posseeix un potent equip d’enginyers, dibuixos d’instruccions de producció, logotips, colors, connectors, nombre de nuclis i altres requisits especials.
Benvingut a contactar amb nosaltres per personalitzar els vostres requisits especials.
Solucions de connectivitat

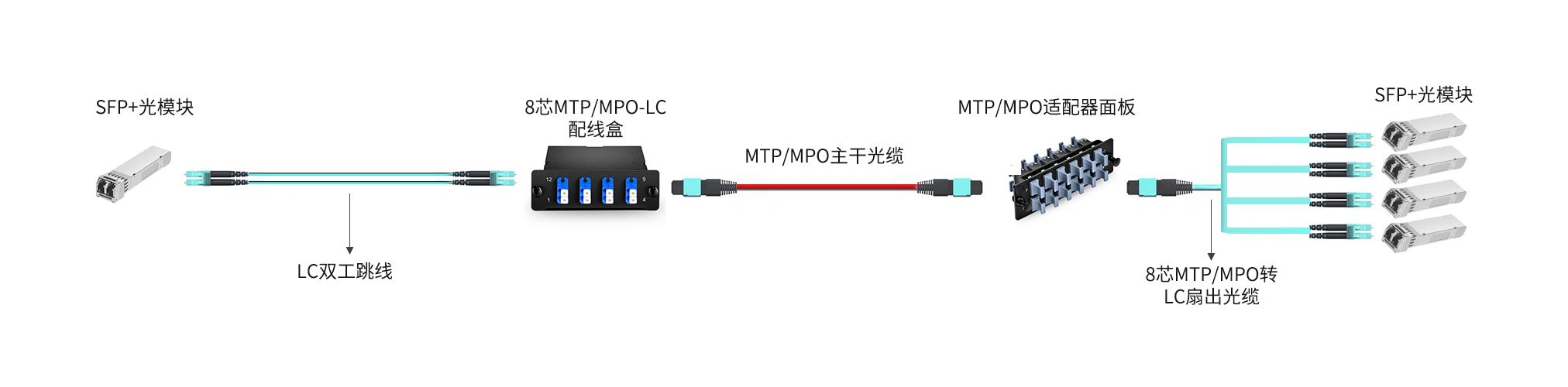

Solució de cablejat de tronc de 10 g
1. Solució de cablejat de nucli:
a. Equip de connexió bàsica:
Al nucli connecta, un interruptor està equipat amb el10g sfp + 300 m 850NmMòdul de transceptor òptic per enviar i rebre senyals. Aquests mòduls permeten velocitats de transmissió de dades de fins a 10 Gbps, amb una distància de transmissió màxima de 300 metres, cosa que les fa adequades per a centres de dades i grans entorns de xarxa.
b. Mètode de connexió de fibra:
La connectivitat s'estableix mitjançantLC UPC a LC UPC DUPLEX OM4 Cord de pedaç multimodeoCable de pedaç de paquets MTP LC 12F.
c. Gestió del cablejat de fibra:
24f 2 × 12f MPO-6LC MPO Cassette, que conté 24 mòduls dúplex LC, s'utilitza juntament amb un1u recinte de fibra d'alta densitat. Aquesta configuració optimitza la gestió de fibres i minimitza el desordre del cable.
2. Core per accedir a la connexió:
16f MPO-MPO Cable de tronc OM3oCable de fibra MTP MTP de 12fEs pot utilitzar per contactar amb la connexió principal i el cablejat d'accés.
3. Solució de cablejat d'accés:
El mateix enfocament de connexió del nucli també es pot aplicar a la solució de cablejat d’accés, garantint l’escalabilitat i la coherència a tota la xarxa.
Certificats
Fun
CPR
ISO
Rohs
Ranges completes de proves de fiabilitat de tercers laboratori
Prova d'acoblament
Prova de gota
Prova de durabilitat
Prova de temperatura i humitat elevada
Prova de temperatura baixa
Prova de pèrdua
Prova d’inspecció de la secció de micro creu
Resistent a la prova de flexió repetida
Prova de cremada vertical única
Prova de canvi de temperatura
Prova UV
Lliurament (7-15 dies)
Guia de compra
El nombre de fibres que necessiteu
| 1 | 12 |
| 2 | 24 |
| 3 | 36 |
| 4 | 48 |
| 5 | .... |
| 6 | Costum |
El tipus de connectors que necessiteu
| MTP | masculí o femení |
| MTP | APC o UPC |
| Lc | APC o UPC |
El diàmetre del cable de ventilació
| 1 | 1.8mm |
| 2 | 2,0 mm |
| 3 | 3.0mm |
La longitud
| 1 | 1m |
| 2 | 2m |
| 3 | 3m |
| 4 | ... |
| 5 | Costum |
Com podem estar al vostre costat
- Resposta ràpida en 24 hores
- Servei de consultoria individual
- Suport a l’equip tècnic professional (RL pot fins i tot arribar als connectors de 85dB/ grau B)
- Control de qualitat súper estricte (experiment real de 1000 vegades)
- Enorme capacitat de producció
- No canvieu mai els preus arbitràriament
Els envasos Optico s’esforcen per ser perfectes, senzills i fàcils, verds i respectuosos amb el medi ambient i poden protegir els productes en totes direccions.
A més, podem proporcionar serveis personalitzats d’etiquetes i envasos segons les diferents necessitats dels clients.
Benvingut a consultar -nos!
