Perfil del producte

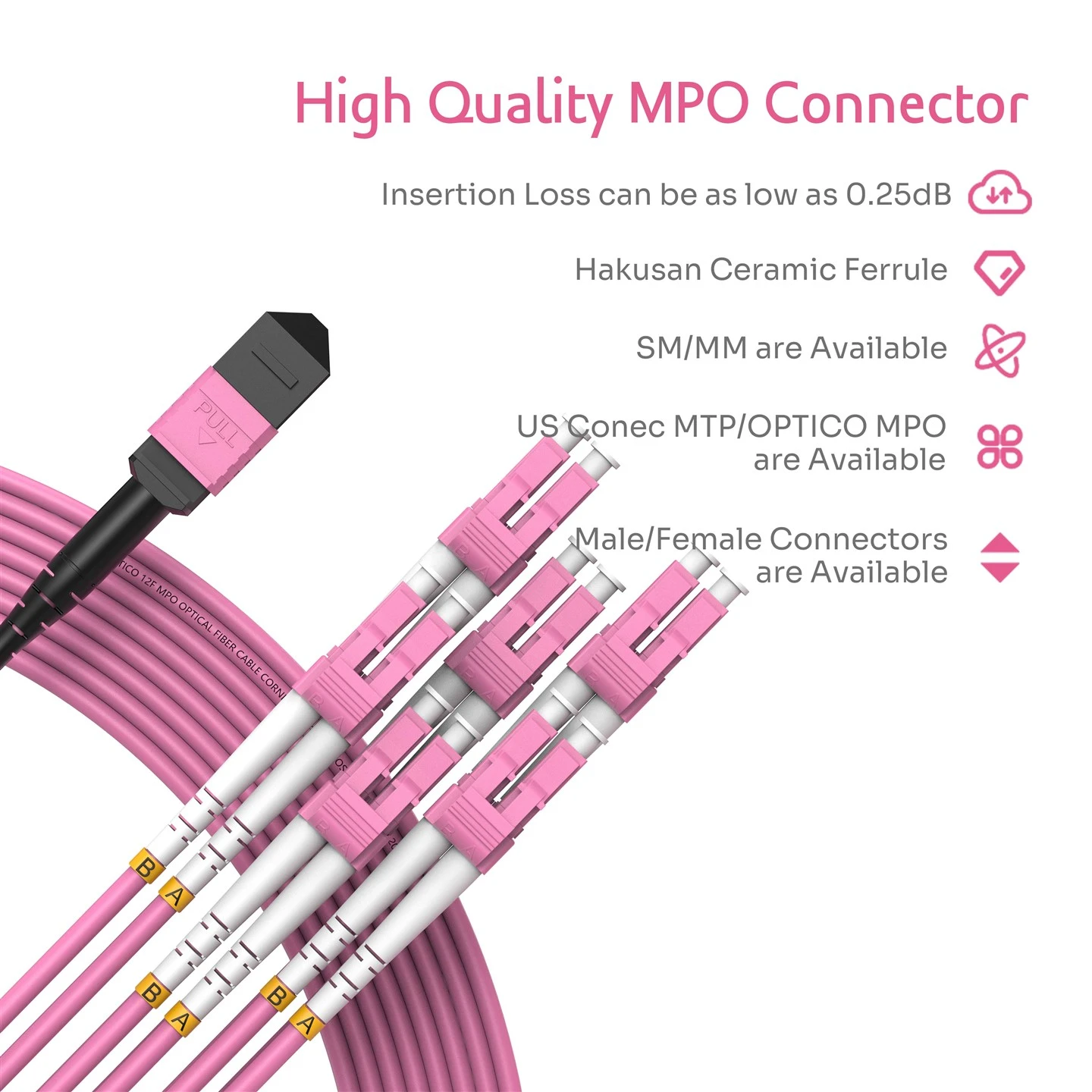

MTP 6LC DUPLEX OM4 Branca PatchCord és una solució d'avantguarda adaptada a les exigències en evolució de les xarxes d'alta velocitat.
Dissenyat amb precisió, MTP 6LC Duplex OM4 Branch Patchcord aprofita la tecnologia innovadora de canals de fibra per atendre els requisits de les connexions de 40g / 100g / 200g / 400g / 800g Ethernet i aplicacions de gran amplada de banda.
MTP 6LC DUPLEX OM4 PatchCord Disseny compacte compacta maximitza la utilització de l’espai mentre proporciona capacitats robustes de disseny i fabricació MPO/MTP.
El cable MPO a LC Breakout és capaç de funcionar en un àmplia temperatura oscil·lant des de -40ºC fins a +85} ºC i suportar amb entorns de treball durs, amb una àmplia tolerància a la temperatura, una gran resistència a la tracció i un radi mínim de flexió.
El cable MPO a LC Breakout fabricat per Optico ha passat el 100% de prova de prova/pèrdua de SUMIX/Test de pèrdua/Test de temperatura alta i de baixa temperatura abans del lliurament.
Amb una pèrdua d’inserció tan baixa com 0,35dB (estàndard) i 0,7dB (màxim), el cable MPO a LC Breakout aconsegueix la pèrdua d’inserció més baixa i garanteix la millor pèrdua de retorn per mantenir la integritat del senyal.
Especificacions del producte
| Propietats físiques | Paràmetre | ||
| Recompte de fibres | 8/12/16/24/32/48 Fibres/Custom | ||
| Mode de fibra | SM (OS2)/MM (OM3/OM4/OM5) | ||
| Tipus de connector | EUA CONEC MTP Femení/mascle; MPO femella/masculí | ||
| Polaritat | Escriviu A/B/C | ||
| Jaqueta de cable | PVC/LSZH/OFNP | ||
| Color de la jaqueta | Groc/aqua/magenta/verd de calç/costum | ||
| Diàmetre del cable (mm) | 3 | ||
| Radi mínim de flexió | 7.5 | ||
| Longitud de fibra i bota | Personalitzable | ||
|
|
|||
| Propietats òptiques | Paràmetre | ||
| Pèrdua d’inserció (DB) | Pèrdua estàndard | Pèrdua baixa | Pèrdua ultra baixa |
| Menys o igual a 0,7 | SM inferior o igual a 0,35, mm inferior o igual a 0,5 | Menys o igual a 0,25 | |
| Pèrdua de retorn (DB) | SM superior o igual a 60, mm superior o igual a 20 | ||
| Longitud d'ona (NM) | SM 1310/1550, MM 850/1300 | ||
| Força de tracció (N) | A llarg termini | Curt termini | |
| 70N | 220N | ||
| Temperatura de funcionament (grau) | -40 ~ +85 | ||
| Temperatura d’emmagatzematge (grau) | -20 ~ +70 | ||
Característiques del producte
Resistència a l’estrès
El PatchCord de la branca OM4 OM4 MTP 6LC està construït per suportar l'estrès mecànic, amb una resistència a la tracció de 100 N i una resistència a l'estrès a llarg termini de 50 N. Aquesta durabilitat garanteix un rendiment constant fins i tot en condicions difícils.
Ampli rang de temperatura
Amb un rang de temperatura de funcionament de -10 graus a +70 grau i un rang de temperatura d'emmagatzematge de -40 graus a +85 grau, el dúplex mtp 6LC OM4 OM4 PatchCord demostra la seva adaptabilitat a diferents condicions ambientals.
Beina exterior classificada en plenum
La beina exterior està construïda amb material plenum (OFNP), cosa que el fa adequat per a instal·lacions en espais plenars on els estàndards de seguretat contra incendis són primordials.
Polit precís
Els connectors MTP experimenten un polit de precisió per aconseguir una pèrdua de baixa inserció inferior o igual a 0,35dB. Aquest procés de poliment garanteix un rendiment òptim de connexió i minimitza la degradació del senyal.
Fibra de Corning
Totes les nostres fèrules són de Hakusan
El connector MTP EUA de 0,35DB està disponible
El recompte de fibres es pot personalitzar
La nostra confiança de la marca prové d’un fort equip de producció
aplicacions
Expansió de la xarxa
Interconnexió de xarxa
Centre de dades
100% estrictament provat abans del lliurament
Prova IL/RL
Prova 3D
Prova de polaritat
Solucions de connectivitat
Solució de cablejat de tronc de 10 g
1. Solució de cablejat de nucli:
a. Equip de connexió bàsica:
Al nucli de connexió, un interruptor està equipat amb el10g sfp + 300 m 850NmMòdul de transceptor òptic per enviar i rebre senyals. Aquests mòduls permeten velocitats de transmissió de dades de fins a 10 Gbps, amb una distància de transmissió màxima de 300 metres, cosa que les fa adequades per a centres de dades i grans entorns de xarxa.
b. Mètode de connexió de fibra:
La connectivitat s'estableix mitjançantLC UPC a LC UPC DUPLEX OM4 Cord de pedaç multimodeoMTP a LC 12F Bundle Patch Patch.
c. Gestió del cablejat de fibra:
24f 2 × 12f MPO-6LC MPO Cassette, que conté 24 mòduls dúplex LC, s'utilitza juntament amb un1u recinte de fibra d'alta densitat. Aquesta configuració optimitza la gestió de fibres i minimitza el desordre del cable.
2. Core per accedir a la connexió:
16f MPO-MPO Cable de tronc OM3oCable de fibra MTP MTP de 12fEs pot utilitzar per contactar amb la connexió principal i el cablejat d'accés.
3. Solució de cablejat d'accés:
El mateix enfocament de connexió del nucli també es pot aplicar a la solució de cablejat d’accés, garantint l’escalabilitat i la coherència a tota la xarxa.
Certificats
Fun
CPR
ISO
Rohs
Ranges completes de proves de fiabilitat de tercers laboratori
Prova d'acoblament
Prova de gota
Prova de durabilitat
Prova de temperatura i humitat elevada
Prova de temperatura baixa
Prova de pèrdua
Prova d’inspecció de la secció de micro creu
Resistent a la prova de flexió repetida
Prova de cremada vertical única
Prova de canvi de temperatura
Prova UV
Guia de compra
Masculí o femení
La polaritat
| 1 | A |
| 2 | B |
| 3 | C |
Angle de la cara final dels connectors LC
El color
El diàmetre del cable de ventilació
| 1 | 1.8mm |
| 2 | 2,0 mm |
| 3 | 3.0mm |
El cable òptic de la columna vertebral de longitude
| 1 | 3.0mm |
| 2 | 4.3mm |
La longitud
| 1 | 1m |
| 2 | 2m |
| 3 | 3m |
| 4 | ... |
| 5 | Costum |
Lliurament (7-15 dies)
Com podem estar al vostre costat
- Resposta ràpida en 24 hores
- Servei de consultoria individual
- Suport a l’equip tècnic professional
- Control de qualitat súper estricte (experiment real de 1000 vegades)
- Enorme capacitat de producció
- No canvieu mai els preus arbitràriament
Optico MTP 6LC Duplex OM4 PatchCord suporta la connexió de xarxa 40G/100G, amb alta densitat i alta precisió. Estalvieu l’espai de cablejat i milloreu molt la comoditat del manteniment de la xarxa. S'utilitza àmpliament en xarxes de columna vertebral, cablejat de fibra òptica, entorns del centre de dades d'alta densitat, configuracions de manteniment ràpid, solucions del sistema de reproducció i interconnexió òptica paral·lela entre serveis, etc.
