Perfil del producte

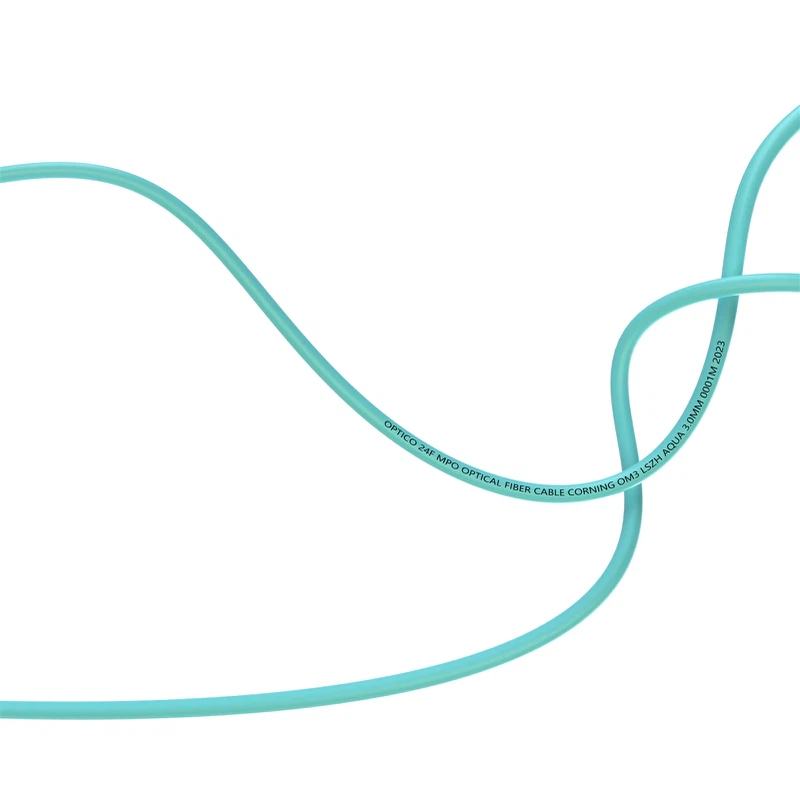

24f MTP MPO Y Cable OM3 és un cable de tronc MPO a MPO, OM3 multimode, 24 fibra òptica, la longitud es pot personalitzar. El cable MPO a MPO utilitza fibra multimode de 50/125 micres amb un diàmetre de beina de cable de 3mm. Hi ha dues opcions per a materials de cable: LSZH o OFNP.

El cable MPO a MPO garanteix la millor pèrdua d’inserció estàndard inferior a 0,5 dB. La temperatura de funcionament és de -20 graus a +70 grau, adequada per a diversos entorns. El cable es troba en una configuració predeterminada de tipus B per suportar les aplicacions del centre de dades 100G-SR10 d’alta velocitat des del transceptor fins al transceptor o el transceptor fins al tauler de cablejat.

Especificacions del producte

Propietats físiques	Paràmetre
Recompte de fibres	24 fibres
Mode de fibra	OM3
Tipus de connector	EUA CONEC MTP/Optico MPO masculí/femení
Polaritat	Escriviu A/B/C
Jaqueta de cable	PVC/LSZH/OFNP
Color de la jaqueta	Aqua
Diàmetre del cable (mm)	3.0
Radi mínim de flexió	7.5
Longitud de fibra i bota	Personalitzable

Propietats òptiques	Paràmetre
Pèrdua d’inserció (DB)	Pèrdua estàndard	Pèrdua baixa	Pèrdua ultra baixa
	Menys o igual a 0,5	Menys o igual a 0,35	Menys o igual a 0,25
Pèrdua de retorn (DB)	Més gran o igual a 35
Longitud d'ona (NM)	850/1300
Força de tracció (N)	A llarg termini		Curt termini
	70		220
Temperatura de funcionament (grau)	-40 ~ +85
Temperatura d’emmagatzematge (grau)	-20 ~ +70

Característiques del producte

HTransmissió de dades de velocitat IGH amb fibra OM3

Aprofitant la potència de la fibra òptica OM3, el cable MTP MTP MTP i el cable facilita la transmissió de dades d’alta velocitat a diferents distàncies. Per a un enllaç 1Gbps, les dades es poden transmetre fins a 1000 metres a 850 Nm i fins a 550 metres a 1300 Nm.

Disseny compacte per a solucions eficients per l’espai

El cable compta amb una configuració única, amb 1 connector MTP/MPO en un extrem que es trenca fins a 2 connectors MTP/MPO a l'extrem oposat, amb un total de 24 fibres. Aquest disseny és especialment avantatjós per a aplicacions de recompte de fibra amb limitacions d’espai, oferint una solució compacta però potent per a una connectivitat eficient.

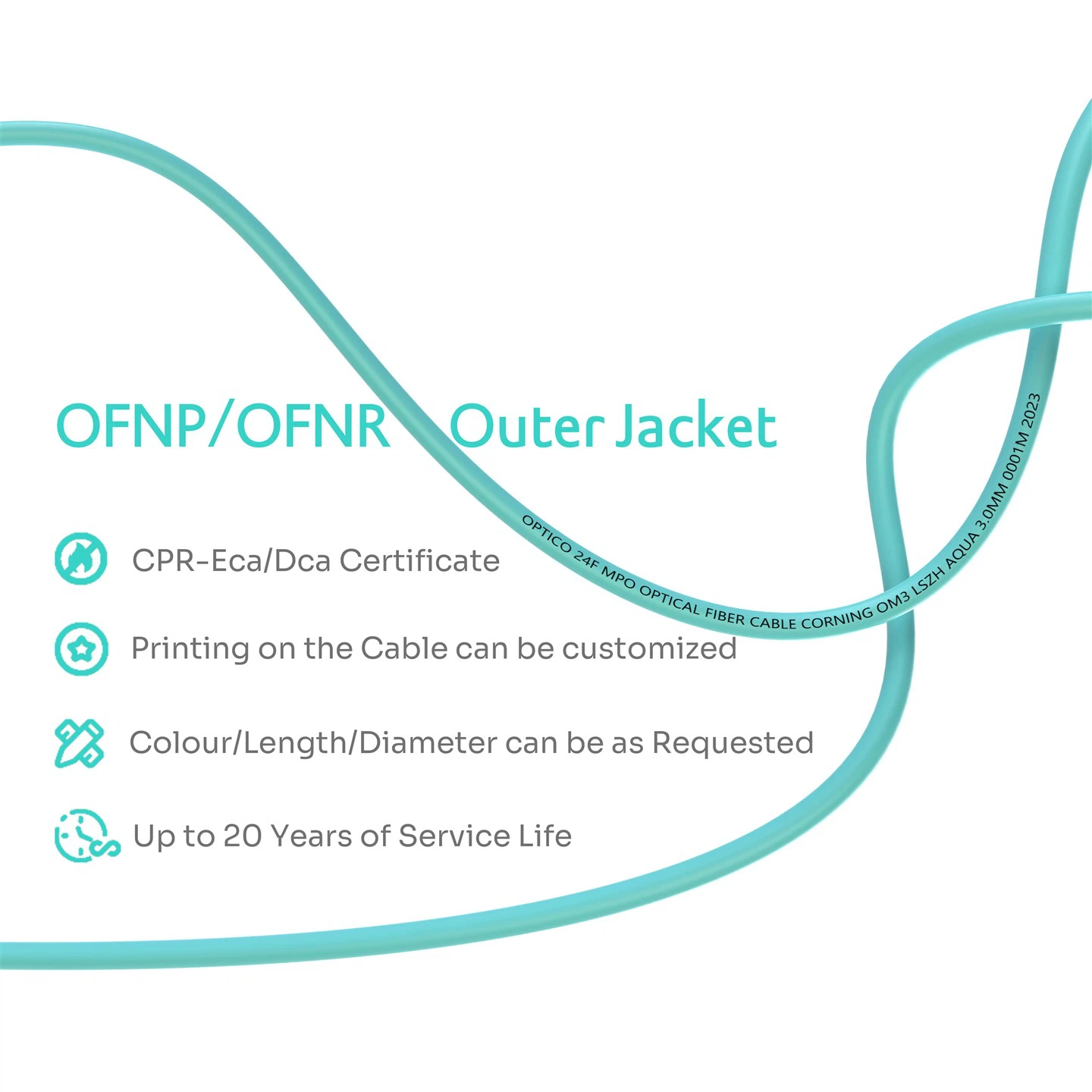

Jaqueta aqua amb PLENUM

Les jaquetes classificades per plenes estan dissenyades per complir els estàndards estrictes de seguretat contra incendis, especialment les que es descriuen per a espais de plenum. Els espais pleners són zones dels edificis utilitzats per a la circulació de l’aire, com l’espai per sobre dels sostres en suspensió o per sota dels sòls elevats. Es formulen cables classificats en plenum per reduir la propagació del foc i l’alliberament de fums tòxics en cas d’incendi.

Versatilitat i personalització

La sèrie de cables MPO admet diverses opcions de personalització, permetent als usuaris adaptar -lo als seus requisits específics. Les opcions clau inclouen el tipus de pèrdua d’inserció (estàndard, baixa / ultra baixa pèrdua), recompte de fibres (6, 8, 12 i 24), tipus de connector MTP / MPO (masculí i femení), tipus de fibra (SM o mm), longitud de ventilador, tipus de connector de múltiples fibres i tipus de connector d’una sola fibra.

Aplicacions

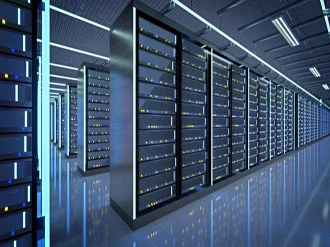

Centre de dades d'alta densitat

Xarxa de la columna vertebral

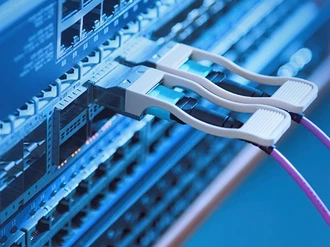

Connexió del mòdul òptic

Solucions de connectivitat

Solució de cablejat de tronc de 10 g

1. Solució de cablejat de nucli:

a. Equip de connexió bàsica:

Al nucli de connexió, un interruptor està equipat amb el10g sfp + 300 m 850NmMòdul de transceptor òptic per enviar i rebre senyals. Aquests mòduls permeten velocitats de transmissió de dades de fins a 10 Gbps, amb una distància màxima de transmissió de 300 metres, fent -les adequades per a centres de dades i grans entorns de xarxa.

b. Mètode de connexió de fibra:

La connectivitat s’estableix mitjançantLC UPC a LC UPC DUPLEX OM4 Cord de pedaç multimode.

c. Gestió del cablejat de fibra:

Un casset MPO de 24F 2 × 12F MPO-6LC, que conté 24 mòduls dúplex LC, s'utilitza juntament amb un1u recinte de fibra d'alta densitat. Aquesta configuració optimitza la gestió de fibres i minimitza el desordre del cable.

2. Core per accedir a la connexió:

Un cable de tronc femení de 24 m de mpo-mpoEs pot utilitzar per contactar amb la connexió principal i el cablejat d'accés.

3. Solució de cablejat d'accés:

El mateix enfocament de connexió del nucli també es pot aplicar a la solució de cablejat d’accés, garantint l’escalabilitat i la coherència a tota la xarxa.

Certificats

Fun

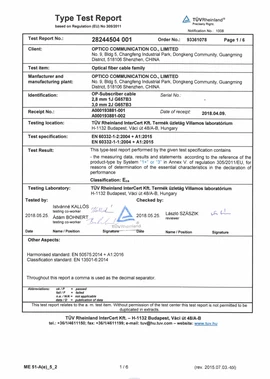

CPR

ISO

Rohs

Lliurament (7-15 dies)

various delivery services

Optico ofereix una gamma d’opcions de lliurament fiables, com ara mercaderies aeris, mercaderies marines, mercaderies terrestres i enviaments expressos a través de proveïdors de confiança com FedEx, DHL i UPS. Tant si necessiteu velocitat, rendibilitat o flexibilitat, Optico us ha cobert. Confieu Optico per obtenir els vostres productes on necessitin anar, de forma segura i puntual.

Com podem estar al vostre costat

Resposta ràpida en 24 hores

Servei de consultoria individual

Servei de consultoria individual

Control de qualitat súper estricte

Enorme capacitat de producció

Enorme capacitat de producció

Cap

P: Quina diferència hi ha entre la pèrdua estàndard, la baixa pèrdua i les opcions de pèrdua de baixa baixa per a la pèrdua d’inserció?

R: La diferència rau en la precisió i el rendiment dels connectors, amb una pèrdua estàndard inferior o igual a 0,5dB que ofereix un rendiment moderat, una pèrdua baixa inferior o igual a 0,35dB proporcionant una integritat de senyal millorada i una pèrdua ultra baixa inferior o igual a 0,25dB que proporciona el nivell més alt de precisió i una atenuació del senyal mínim. L’elecció depèn de les necessitats específiques i dels requisits de rendiment de l’aplicació de fibra òptica donada.

P: Quina és la importància de tenir 1 MTP/MPO en un extrem que es trenqui fins a 2 MTP/MPO a l'extrem oposat?

R: La configuració Y proporciona flexibilitat en les configuracions de xarxa. Permet que el cable es connecti fàcilment a 2 dispositius, proporcionant una solució convenient per a connexions de ramificació sense necessitat de divisors o connectors addicionals. També proporciona opcions de redundància. Si una de les connexions de ruptura es troba amb un problema, la redundància permet la connectivitat continuada a través de la ruptura alternativa, millorant la tolerància a les falles del sistema global.

P: Quines característiques de seguretat aporta la jaqueta Aqua amb PLENUM al cable OM3 de 24 m MTP MPO i OM3?

R: En primer lloc, la jaqueta Aqua de PLENUM és inherentment retorçant, és a dir, està dissenyada per resistir la propagació de les flames en cas d’incendi. En segon lloc, els cables classificats en plenum estan dissenyats per emetre nivells baixos de fums tòxics quan s’exposen a temperatures o flames altes. I, per últim, la jaqueta Aqua està sovint dissenyada per resistir factors ambientals com la humitat i els productes químics. Aquesta resistència contribueix a la capacitat del cable per mantenir la seva integritat en diverses condicions i millora la seva durabilitat global.

P: Quins són els avantatges d’utilitzar un disseny de push-pull al cable i com afecta la facilitat d’ús?

R: El mecanisme push-pull facilita la instal·lació ràpida i l’eliminació del cable. Elimina la necessitat de maniobres complexes o passos complexos, permetent als tècnics desplegar o reconfigurar de manera eficient la infraestructura de cablejat sense temps d’aturada ampliat. A diferència d'alguns dissenys de connectors que poden requerir eines específiques per a la instal·lació i l'eliminació, el disseny push-pull elimina la necessitat d'eines addicionals.
