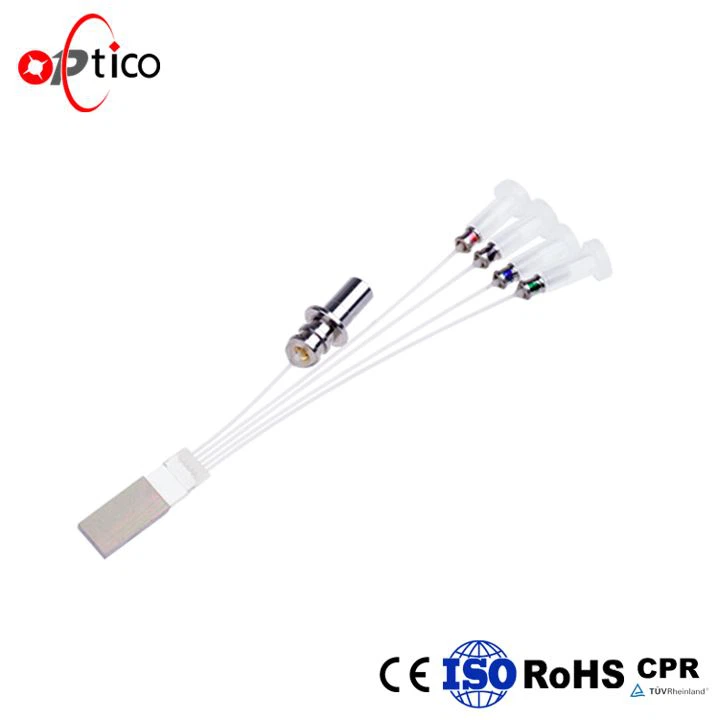

L'aplicació de la tecnologia CWDM a les xarxes de telecomunicacions és molt madura. La Unió Internacional de Telecomunicacions defineix 18 canals CWDM amb un interval de 20 nm en la banda 1271-1611 nm. L'estàndard CWDM4 en la comunicació de dades adopta quatre longituds d'ona, és a dir, 1271-1331 nm, que estan a prop del punt de dispersió zero de la fibra monomode G652. El mòdul transceptor òptic del centre de dades 100G, la forma d'embalatge principal actual és QSFP28, làser de 4 semiconductors integrat, matriu de detectors òptics i el seu circuit controlador, així com components passius CWDM4. Per integrar el component CWDM4 al mòdul QSFP28, cal que el disseny sigui el més petit possible i el requisit de mida és més estricte que el mòdul CCWDM (un mòdul CWDM compacte) a l'aplicació de telecomunicacions.
Article | Condició/Mètode de mesura | Símbol | Unitat | Tipus | |
| Mux | Demux | ||||
Canal | CH | 4 | |||
Espaiat | SPC | nm | 20 | ||
CWL | 25 graus @3dB Centre | λC | nm | CH1:1271 | |
| CH2:1291 | |||||
| CH3:1311 | |||||
| CH4:1331 | |||||
Precisió CWL | 25 graus @3dB Centre | △λC | nm | ±1 | |
Ample de banda d'1 dB | BW1dB | nm | Major o igual a 12 | Major o igual a 12 | |
Ample de banda de 3 dB | BW3dB | nm | Major o igual a 15 | Major o igual a 15 | |
Uniformitat del canal | Tots els canals ILmax-ILmin | Unitat 1 | dB | Menor o igual a 0.7 | |
Uniformitat de xip | Tot el xip ILmax-ILmin | Unitat 2 | dB | Menor o igual a 2 | / |
Pèrdua d'inserció | @Passband±5nm; Inclou PDL i acoblament de fibra | IL | dB | 2~3.5 | Menor o igual a 2,5 |
Pèrdua dependent de la polarització | Banda de pas ± 1 nm | PDL | dB | Menor o igual a 0.5 | |
Onda | Banda de pas ± 5 nm | R | dB | Menor o igual a 1.0 | |
Pèrdua de retorn | RL | dB | Major o igual a 40 | ||
Aïllament (adjacent) | Banda de pas ± 6,5 nm | Iso | dB | / | Major o igual a 20 |
Aïllament (no adjacent) | Banda de pas ± 6,5 nm | Iso | dB | / | Major o igual a 20 |
Dispersió del mode de polarització | PMD | PS | Menor o igual a 0.15 | Menor o igual a 0.15 | |
Pèrdua depenent de la temperatura | -50~ més 85 graus | TDL | dB | Menor o igual a 0.2 | Menor o igual a 0.2 |
Estabilitat tèrmica de la longitud d'ona | WTS | Nm/grau | Menor o igual a 0,012 | / | |
Pitch del canal | um | 500 | 250 | ||
Lateral d'entrada/sortida | Costat Idèntic | Costat oposat | |||
Mida del xip | Mida màxima | mm | Menor o igual a 7,6*4.0 | Menor o igual a 10,2*1,6 | |
Alçada del xip | mm | Menor o igual a 1,3 | Menor o igual a 1.0 | ||
Temperatura de funcionament | grau | -5~ més 80 | |||
Temperatura del magatzem | grau | -40~ més 85 | |||
Ample de banda de treball suficient
El radi de flexió és molt baix
Millor coherència del canal
Dibuix estructural detallat:
S'utilitza principalment en transmissors i receptors de mòduls òptics, àmpliament utilitzats en mòduls òptics alts actius de 40G, 100G per a la multiplexació i la demultiplexació de senyal òptic.
QSFP plus
QSFP28
En un mòdul transceptor òptic CWDM4, es necessiten dos xips CWDM4 AWG, un per multiplexar i transmetre senyals òptics i l'altre per demultiplexar i rebre senyals òptics. Al transmissor, el xip CWDM4 AWG adopta principalment una estructura d'entrada/sortida unilateral, però al receptor, les longituds d'ona demultiplexades seran detectades pel fotodetector sense acoblament a la fibra monomode.
4 línies de producció WDM
Equips de prova importats
Cicle d'alta i baixa temperatura
Prova 100 per cent d'alta i baixa temperatura
Proves òptiques 100% rigoroses
Equip de servei professional un a un
Resposta en 24 hores
Entrega ràpida
Etiquetes populars: awg cwdm4 mòdul mux i demux, Xina, fabricants, proveïdors, fàbrica, a l'engròs, personalitzat
