El connector MPO (Multi - fibra Push On) és la primera generació de Multi - connector de fibra core dissenyat per NTT Corporation of Japan, que compleix la norma IEC-61754-7, la norma domèstica és YD/T1272.5-2009 i la norma nord-americana és EIA/TIA-604-5.

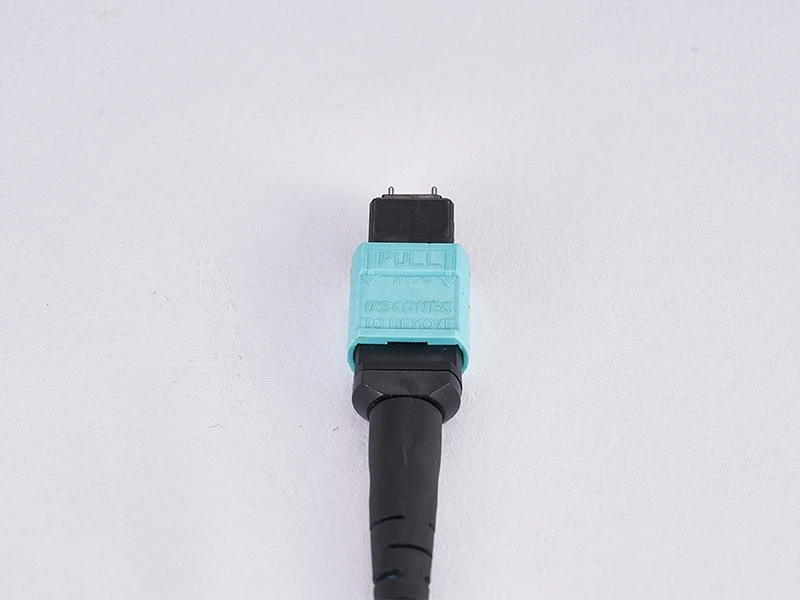

Connector MPO
1. Estructura del connector MPO
MPO (Multifiber Push - on) Connector de fibra és un connector de fibra de canal Multi - Core - de canal, que compleix la IEC Standard (IEC 61754-7).
L’estructura bàsica d’un connector MPO inclou les parts següents:
Connectors masculins i femenins: dividit en connectors finals masculins i connectors finals femenins.
Màniga mt:Conté un parell de mànigues MT per posicionar i atracar fibres òptiques.
GUIA PINS:S'utilitzen dos pins de guia per assegurar la inserció i la restricció de posició precises entre els connectors.
Habitatge:Cada connector té un habitatge per protegir els components interns.
Adaptador:S'utilitza per connectar els connectors masculins i femenins als dos extrems.
El nombre de forats de fibra del connector MPO pot ser de fins a 72, i 12 forats són els més habituals. Quan està connectat, la molla de la cua de la ferrule proporciona una empenta per bloquejar la ferrule amb l'adaptador. El passador de guia ajuda a garantir l’ordre d’atracament i la precisió de la posició de la fibra òptica. Per millorar la pèrdua de retorn sense l’ús de materials de coincidència d’índex de refracció, la cara final i la màniga de la fibra òptica es poleixen a un angle de 8 graus, cosa que requereix que la cara final de la fibra òptica s’hagi de polir amb precisió per assegurar un bon contacte amb la cara final de la fibra òptica oposada.
2. Característiques dels connectors MPO
Els connectors MPO es poden dividir en dos tipus segons el mètode de mòlta del ferrule:
Connector pla MPO/PC: té una pèrdua de rendibilitat inferior, normalment arribant a la pèrdua de retorn RL superior a 30 dB.
Connector de bisell MPO/APC: té un millor rendiment òptic i la pèrdua de retorn RL pot arribar a superar els 40 dB.
3. Aplicació de connectors MPO
El connector MPO ha augmentat molt la popularitat de les xarxes òptiques i ha ajudat a reduir els costos de producció a causa de la seva petita mida, alta precisió i alta densitat. S'ha utilitzat àmpliament a:
Xarxes de comunicació de fibra òptica
Sistemes de transmissió
Xarxes CATV
Connectors MTP®
Els connectors MTP (multi - Terminació de fibra - on) són un tipus de connector per a les comunicacions de fibra òptica, dissenyats específicament per a aplicacions de fibra de densitat alta -. Els connectors MTP s’utilitzen habitualment en centres de dades, sistemes de cable òptics i altres llocs on calen comunicacions de velocitat altes -.
MTP® connector
MTP® (Multi - Terminació de fibra Push - on) és una marca registrada de Conec, EUA. És un connector de fibra multi - de rendiment - i una evolució del connector MPO (multi - fibra - on). En comparació amb els connectors MPO estàndard, els connectors MTP® han estat optimitzats en propietats òptiques i mecàniques per millorar la qualitat de la connexió i reduir la pèrdua del senyal.
Tant els connectors de fibra òptica MTP® com de MPO compleixen la norma internacional IEC-61754-5 "i els EUA estàndard TIA-604-5 (FOCIS5), cosa que significa que són compatibles en la mida física i la interfície. Tot i que la mida de MTP® i MPO és similar a la dels connectors de SC ordinaris, la densitat de MTP® i MPO es millora significativament, que poden estalviar molt d'espai i recursos en fibra de càlcul.
Característiques dels connectors MTP:
Alta densitat:Els connectors MTP normalment poden suportar la connexió de fins a 12, 16, 24 i 32 fibres òptiques, cosa que la fa molt útil en els entorns restringits de l’espai -.
Connexió ràpida:Els connectors MTP estan dissenyats com a connexions "Push - tipus", cosa que significa que els connectors es poden inserir i eliminar ràpidament, simplificant la instal·lació i el manteniment dels equips. Reprocessament i ràpid masculí - conversió femenina simplifiqueu el procés d’instal·lació.
Alt rendiment:Els connectors MTP tenen un excel·lent rendiment òptic i poden suportar la transmissió de dades de velocitat alta -, com ara 100GBE, 400GBE, etc.
Reutilització:Els connectors MTP es poden utilitzar per a connectar i desconnectar repetits, cosa que el fa més convenient a l’hora d’actualitzar equips o transformació de xarxa.
Compatibilitat:Els connectors MTP es poden connectar a altres tipus de connectors de fibra òptica com LC i SC mitjançant adaptadors, augmentant la flexibilitat del sistema.
Instal·lació fàcil i ràpida:El disseny de connectors MTP redueix significativament el temps d’instal·lació, fins al 75%. El seu disseny de shell desmuntable admet el reprocessament de fèrules MT i la conversió femenina ràpida masculina -, simplificant el procés d’instal·lació.
Flexibilitat:Els connectors de fibra MTP ofereixen quatre mànigues de socors estàndard per donar suport a diverses aplicacions. En particular, la màniga de socors flexible es pot estendre de 0 a 90 graus, proporcionant una bona solució per a la gestió del cable en espais estrets.
Estabilitat:Els connectors de cable MTP han construït - en els clips de pin de metall per reduir el risc de pèrdua de pins. Al mateix temps, el disseny de la molla augmenta el buit de la cinta de la interfície de fibra multi - per protegir la fibra òptica. La seva closca termoplàstica presenta una bona estabilitat sota canvis de temperatura, garantint una connexió física més fiable
Els connectors MTP s’utilitzen àmpliament en la infraestructura de xarxa moderna, especialment en entorns que requereixen una amplada de banda elevada i un nombre elevat de connexions, com ara centres de dades i entorns de computació en núvol hiperscala.
Els connectors MTP® són compatibles amb tipus de connector comuns com LC i SC?
No, els connectors MTP® no són compatibles amb els tipus de connector comuns com ara LC o SC. Els connectors MTP® són multi - fibra push - en connectors dissenyats per gestionar les connexions de fibra de densitat alta -, normalment amb 12, 16 o 24 fibres. En canvi, els connectors LC i SC són connectors de fibra únics - per a connexions dúplex. Tot i això, els connectors MTP® són compatibles amb els connectors MPO perquè segueixen els mateixos estàndards.
Visió general dels mòduls OSFP
Connectors MTP® Elite
Els connectors MTP® Elite són connectors de rendiment MTP® alts - que redueixen la pèrdua d’inserció fins a un 50% en comparació amb els connectors MTP® estàndard.
Els connectors MTP® Elite són connectors avançats de fibra dissenyats per a aplicacions de xarxa de densitat alta -, oferint una pèrdua d'inserció inferior i un rendiment més elevat. Amb l’augment de la demanda d’estabilitat i rendiment del connector, els connectors MTP® Elite són una versió millorada del connector MTP® estàndard amb estàndards de fabricació més estrictes i nivells de qualitat més alts.
Característiques dels connectors MTP® Elite:
Pèrdua de retorn òptic:
Both standard and Elite connectors have an optical return loss of >20 dB, but the 8° angle polishing design of the Elite connector can achieve >60 dB.
Pèrdua d’inserció:
Mode únic:
Connector MTP® estàndard: 0,20 dB típic, 0,60 dB màxim
Connector MTP® Elite: 0,10 dB Típic, 0,35 dB màxim
Multimode:
Connector MTP® estàndard: 0,25 dB típic, 0,75 dB màxim
Connector MTP® Elite: 0,10 dB Típic, 0,35 dB màxim
Gènere i polaritat del connector MTP MTP
Gènere del connector
Els connectors MTP® masculins tenen dos pins per alinear -se amb el nucli de fibra per assegurar una connexió precisa amb el connector femení i minimitzar la pèrdua de senyal, mentre que les connectors MTP® femenines no tenen pins i estan equipades amb forats per adaptar -se als pins per a un atracament precís.
Polaritat del connector
La polaritat es refereix a la concordança entre el transmissor (TX) i el receptor (RX) en un enllaç de fibra. La transmissió del senyal només pot procedir normalment quan la polaritat del connector sigui correcta. L’estàndard TIA-568 defineix tres configuracions de polaritat: tipus A, tipus B i tipus C, per a diferents cordons de pegat MTP®.
Orientació del connector
Els connectors MTP estan disponibles en dues configuracions principals: Key Up/Key Up (tots dos connectors estan a l’altura, permetent la connexió -) i la tecla Up/Key Down (mantenint recte - a través de la connexió). L’orientació correcta és fonamental per a l’alineació precisa dels senyals de fibra.
Tipus endface
Els connectors MTP poden tenir diferents tipus de cara - que afecten el seu rendiment:
UPC (contacte físic ultra): adequat per a sistemes multimode, reduint les reflexions.
APC (contacte físic angular): té una superfície de contacte inclinada de 8- que minimitza les reflexions posteriors i és adequada per a aplicacions d'un sol mode.
Avantatges dels connectors MTP
Instal·lació fàcil i ràpida
Els connectors MTP estan dissenyats per reduir significativament el temps d’instal·lació fins a un 75%. El seu disseny d’habitatges extraïbles permet reprocir les fèrules MT i la conversió ràpida de gènere, simplificant el procés d’instal·lació.
Flexibilitat
Els connectors de fibra MTP® estan disponibles amb quatre mànigues de socors estàndard per donar suport a diverses aplicacions. En particular, la màniga de socors flexible es pot estendre de 0 a 90 graus, proporcionant una bona solució per a la gestió del cable en un espai reduït.
Estabilitat
El connector de cable MTP té una - construïda en la pinça del passador de metall per reduir el risc de pèrdua de pins. Al mateix temps, el disseny de la molla augmenta el buit de la cinta de la interfície de fibra multi - per protegir la fibra òptica. La seva closca termoplàstica mostra una bona estabilitat en els canvis de temperatura, garantint així una connexió física més fiable
