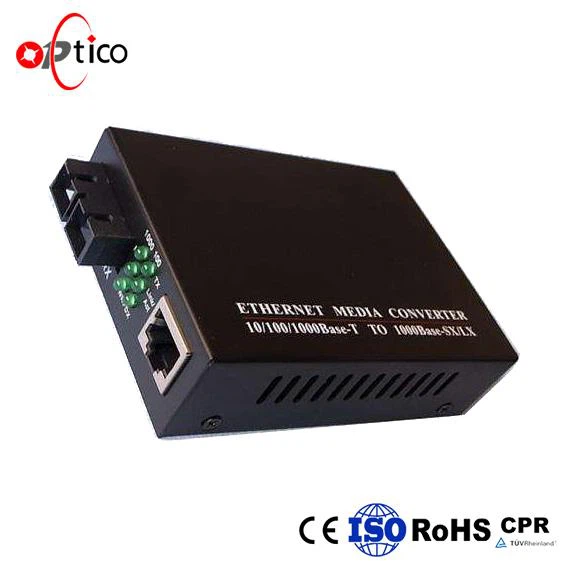

Convertidors multimèdia 100 / 1000M a 20 km
Breu introducció del producte
El convertidor de suports Ethernet 10/100 / 1000M adopta la tecnologia de commutació per complir la conversió de suports. Compleix amb els estàndards IEEE802.3z i IEEE802.3ab i admet dos tipus de connexions de xarxa multimèdia: 10/100 / 1000Base-T i 1000Base-SX / LX. Interconverteix senyals elèctrics de parells trenats 10/100 / 1000Base-T amb senyals òptics de 1000Base-SX, ampliant la distància de transmissió d’una xarxa des de 100m mitjançant cables de coure fins a 220m (mida de la fibra: 62,5 / 125μm) / 550m (fibra) mida: 50 / 125μm) mitjançant cables de fibra òptica. Admet la transmissió en fibra dual multimode; fibra dual monomode, fibra monomode simple.
tecnologia de commutació per complir la conversió de suports. Compleix amb els estàndards IEEE802.3z i IEEE802.3ab i admet dos tipus de connexions de xarxa multimèdia: 10/100 / 1000Base-T i 1000Base-SX / LX. Interconverteix senyals elèctrics de parells trenats 10/100 / 1000Base-T amb senyals òptics de 1000Base-SX, ampliant la distància de transmissió d’una xarxa des de 100m mitjançant cables de coure fins a 220m (mida de la fibra: 62,5 / 125μm) / 550m (fibra) mida: 50 / 125μm) mitjançant cables de fibra òptica. Admet la transmissió en fibra dual multimode; fibra dual monomode, fibra monomode simple.
Convertidor de suportsCaracterística principal:
1. Suport a la conversió entre 10/100 / 1000Base-TX i 1000Base-SX
2. Suport de full-duplex i half-duplex i el seu sensor automàtic
3. Suport a la connexió creuada automàtica d’interfícies de parell trenat, facilitant la posada en marxa i la instal·lació del sistema
4. Suport a la transmissió de paquets VLAN extra llargs
5. Donar suport a la qualitat del servei (QoS) i garantir la transmissió de paquets VoIP
6. Suport a STP per formar una xarxa redundant
Tècnic
Paràmetre | Especificació |
Mode d'accés | Ethernet Gigabit de 10/100/1000 Mbps |
Estàndard | IEEE802.3ab 1000Base-T, IEEE802.3z 1000Base-SX / LX Gigabit thernet, IEEE802.1qVLAN, IEEE802.1p QoS, IEEE802.1d Spanning Tree |
Longitud d’ona | 850nm / 1310nm / 1550nm |
Distància de transmissió | Multimode de fibra dual: 220m (62,5 / 125μm) / 550m (50 / 125μm) Mòdul de fibra dual: 25/40/60 / 80Km Monomode de fibra única: 25 / 40Km Parell trenat de la categoria 5: 100m |
Port | Un connector RJ45: connectat al parell trenat STP / UTP categoria-5 Un port de fibra: SC multimode (mida de la fibra: 50,62,5 / 125 µm) Mode únic SC / FC (mida de la fibra: 9 / 125µm) |
Mitjans de conversió | Conversió de suports |
Retard | GG lt; 10us |
BER | GG lt; 10-9 |
MTBF | 100.000 hores |
LED | PWR (font d'alimentació), FX LINK (acció d'enllaç òptic), TP LINK1000 (enllaç de parell trenat 1000M), TP LINK100 (enllaç de parell trenat100M), TP ACT (reenviament de paquets de parell trenat) |
Font d'alimentació | AC110-220V a DC5V 2A |
El consum d'energia | 5W |
Temperatura de funcionament | -10~55ºC |
Humitat de funcionament | 5%~90% |
Mantenir la temperatura | -40~70ºC |
Mantenir la humitat | 5% ~ 90% sense condensació |
Dimensions | 26mm (H) * 70mm (W) * 94mm (D) (font d'alimentació externa) |
30mm (H) * 110mm (W) * 140mm (D) (alimentació interna) |
Instal·lació deConvertidor de suports:
1. Interfície
Interfície RJ-45
El mitjà de transmissió adopta parells trenats CAT5 amb una longitud típica de 100 metres. Compta amb la funció d’identificar automàticament la línia de pas i el fil transversal
Interfície de fibra
La interfície de fibra SC / ST és de tipus dúplex, incloent dues interfícies, és a dir, TX i RX. Quan els dos conjunts de transceptor òptic estan connectats o connectats per canviar amb interfície de fibra, la fibra està en connexió creuada, és a dir," TX-RX" ;," RX-TX" (embotiment directe per a fibra òptica única).
2. Connexió
El dispositiu de xarxa (estació de treball, concentrador o commutador) amb interfície RJ-45 està connectat a la presa RJ-45 del transceptor òptic mitjançant un parell trenat. I la fibra de mode multi / simple està connectada a la interfície de fibra SC / ST del transceptor òptic. Thenswitchon. El LED corresponent està encès per a una connexió correcta. (Consulteu la taula següent per a la llum indicadora LED)
Precaucions perConvertidor de suports:
1. Aquest producte és adequat per a aplicacions en interiors.
2. Poseu-vos la protecció contra la pols de la interfície de fibra quan no s’utilitzi.
3. Està prohibit fixar-se en la fibra transferent TX amb els ulls nus.
4. S'ha d'utilitzar un transceptor de fibra òptica en parell (vegeu la descripció de l'adjunt al lliurament).
Resolució de problemes:
1. El dispositiu no coincideix. Seleccioneu el dispositiu de xarxa corresponent segons la velocitat de transferència del producte (10 Mbps o 100 Mbps o 1000 Mbps) quan estigueu connectat a altres dispositius de xarxa (targeta de xarxa, concentrador, commutador).
2. La pèrdua de línia és excessiva durant el cablejat de la fibra. La pèrdua excessiva de connectors de connectors i soldadures de soldadura de fibra i els nodes intermedis excessius poden provocar una taxa de pèrdua excessiva o un funcionament anormal.
