Connectors de fibra òptica FC
Aquest connector va ser desenvolupat per primera vegada per Japan NTT. FC és l’abreviatura de Ferrule Connector, que indica que el mètode de reforç extern consisteix a utilitzar una funda metàl·lica i que el mètode de subjecció és una sivella de cargol. El primer connector de tipus FC, la cara final d’acoblament del pin ceràmic utilitzat, és un mètode de contacte pla (FC). Aquest tipus de connector és d’estructura senzilla, fàcil d’utilitzar i fàcil de fabricar, però l’extrem de la fibra és més sensible a la pols i la reflexió de Fresnel és fàcil de produir i és més difícil millorar el rendiment de la pèrdua de retorn. Posteriorment, es va millorar aquest tipus de connectors mitjançant un pin esfèric (PC) amb una cara final d’aparellament i no es va canviar l’estructura externa, cosa que va millorar molt el rendiment de la pèrdua d’inserció i la pèrdua de retorn.
Connectors de fibra òptica FC
Introducció:
FC Fiber Channel té les seves pròpies capes de protocol, que són:
FC-0: interfície per connectar suports físics, cables, etc; definició d’estàndards de codificació i descodificació.
FC-1: capa de protocol de transport o capa d'enllaç de dades, senyal de codificació o descodificació.
FC-2: la capa de xarxa, el nucli de Fiber Channel, defineix els marcs, el control de flux i la qualitat del servei.
FC-3: defineix serveis comuns com el xifratge i compressió de dades.
FC-4: capa de mapatge de protocols, que defineix la interfície entre Fiber Channel i les aplicacions de capa superior. Les aplicacions de capa superior, com ara el protocol SCSI sèrie i el controlador HBA, proporcionen les funcions d'interfície de FC-4. FC-4 admet protocols múltiples, com ara: FCP-SCSI, FC-IP, FC-VI.
La part principal de Fiber Channel és en realitat FC-2. Entre ells, des de FC-0 fins a FC-2, s’anomena FC-PH, és a dir," capa física" ;. Fibre Channel es transporta principalment per FC-2, de manera que Fiber Channel també es denomina sovint&"Layer 2 GG"; o" semblant a Ethernet."

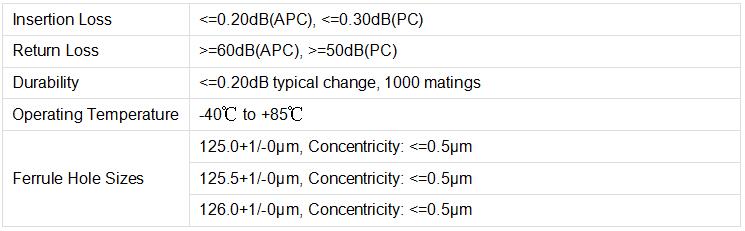

Paràmetres:
2. Característica
1). Pèrdua d’inserció baixa
2). Gran pèrdua de retorn (quantitats baixes de reflexió a la interfície)
3) Facilitat d’instal·lació
4) .Cost baix
5) .Fiabilitat
6) Baixa sensibilitat ambiental
7) Facilitat d’ús
3. Aplicació
1) .CATV
2). Terminació del dispositiu actiu
3) Xarxes de telecomunicacions
4) .Metro
5) Xarxes d’àrea local (LAN)
6) Xarxes de processament de dades
7) .Equips de prova
8) Instal·lació prèmium
9) Xarxes d’àrea àmplia (WAN)
ElAavantatgesAndDavantatgesOf FCConnectorsAndOallàConnectors:
Els connectors jumper de fibra òptica ST, SC, FC van ser desenvolupats per diferents empreses durant els primers dies, i l’efecte d’ús és el mateix, cadascun té els seus propis avantatges i desavantatges.
Els connectors de pont de fibra FC s’utilitzen generalment a les xarxes de telecomunicacions. Es cargola una tapa de rosca a l'adaptador. Els avantatges són fiables, a prova de pols i l’inconvenient és que el temps d’instal·lació és una mica més llarg.
El connector de pont de fibra ST pertany a la xarxa general. Després de la inserció, hi ha una sivella per girar mig cicle. L’inconvenient és que és fàcil de trencar.
El connector de pont de fibra SC també s’utilitza habitualment en xarxes generals. El connector SC jumper es connecta directament i és fàcil d’utilitzar. L’inconvenient és que és fàcil caure.
El pont de fibra MPO està compost per un connector endollable multicanal i un cable òptic. Les parts externes del connector són peces de plàstic de precisió, que són adequades per al cablejat dens en edificis, equips de dispositius actius i sistemes de comunicació de fibra òptica.
