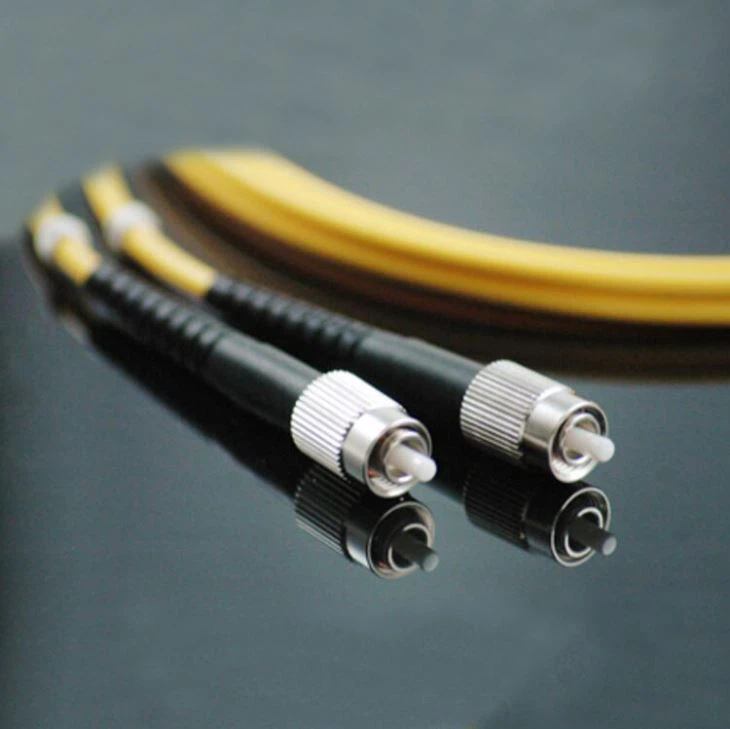

Connectors de fibra òptica FC UPC

Connectors de fibra òptica FC UPC

Aquest connector va ser desenvolupat per primera vegada per Japan NTT. FC és l'abreviatura de Ferrule Connector, que indica que el mètode de reforç extern consisteix a utilitzar una màniga metàl·lica i que el mètode de subjecció és una sivella de cargol. El primer connector de tipus FC, la cara final d’acoblament del pin ceràmic utilitzat, és un mètode de contacte pla (FC). Aquest tipus de connector és d’estructura senzilla, fàcil d’utilitzar i fàcil de fabricar, però l’extrem de la fibra és més sensible a la pols i la reflexió de Fresnel és fàcil de produir i és més difícil millorar el rendiment de la pèrdua de retorn. Posteriorment, es va millorar aquest tipus de connectors mitjançant un pin esfèric (PC) amb una cara final d’aparellament i no es va canviar l’estructura externa, cosa que va fer que la pèrdua d’inserció i el rendiment de la pèrdua de retorn fossin molt millors.

Especificacions del producte:

Aplicacions:
CATV
Metro
Equip de prova
Instal·lacions locals
Xarxes de processament de dades
Xarxes de telecomunicacions
Xarxes d'àrea local (LAN)
Xarxes d'àrea àmplia (WANS)
Terminació activa del dispositiu

Característiques:
Baixa pèrdua d’inserció i gran pèrdua de retorn
Cos de llautó niquelat
Botes estil Telcordia
Alineació d'alta precisió
Virola de ceràmica flotant
Clau antirotació de precisió i cos resistent a la corrosió

Els connectors de fibra òptica habituals al laboratori són FC / PC i FC / APC. FC aquí es refereix al contactor de virola, que és un mànec metàl·lic d'acer (una diferència entre els connectors de fibra òptica i els connectors de cable és la textura del metall, els connectors de cable són majoritàriament de coure, per a una bona conductivitat; i els connectors de fibra òptica No hi ha electricitat , i el coure és tou, car i rovellat). Per als connectors que són tots metàl·lics, sovint s’ignoren aquestes dues abreviatures. Per exemple, FC / PC es pot anomenar convencionalment PC, mentre que APC fa referència a FC / APC. El PC fa referència al contacte proper (contacte físic), que també és contacte proper. Segons la diferència de pèrdua de retorn, el connector es divideix en PC, SPC, UPC i APC. SPC es refereix al contacte súper físic, UPC es refereix al contacte ultra físic. La pèrdua de retorn especificada pels estàndards industrials de PC, SPC i UPC és de -35dB, -40dB i -50dB (la pèrdua de retorn es refereix a la quantitat de llum reflectida per la cara final del connector, com més petita sigui la pèrdua de retorn, millor serà , per descomptat, també podeu dir que, com més gran sigui el valor de la pèrdua de retorn, millor serà, independentment del signe menys que hi ha al davant). En principi no es poden barrejar diferents connectors, però les cares finals de fibra de PC, SPC i UPC són totes planes i la diferència està en la qualitat de la mòlta. Per tant, la connexió mixta de PC, SPC i UPC no formarà un connector permanent. Dany físic. APC és completament diferent. La seva cara final està mòlta fins a un angle de 8 graus, que és reduir la reflexió. La pèrdua de retorn estàndard de la indústria és de -60dB. El connector APC només es pot connectar a APC. Com que l'estructura de l'APC és completament diferent de la del PC, si aquests dos connectors estan connectats amb una brida, la cara final de la fibra del connector es danyarà. El mètode per connectar APC a PC es realitza mitjançant el pont de fibra convertit de PC a APC. A més, cal tenir en compte que els connectors APC solen ser de color verd (les fibres grogues només són fibres monomode) i l’ull humà pot veure la inclinació de la superfície final de la fibra. Per tant, per evitar confusions en l’ús de connectors durant l’experiment (per evitar la destrucció de ports d’entrada com ara espectròmetres), a l’hora de comprar làsers, ponts, etc., s’ha de requerir uniformement al fabricant que proporcioni connectors APC. FC / PC FC / UPC FC / APC pot ser una connexió mixta, l’atenuació del senyal no serà molt gran, segons la pèrdua d’inserció estàndard nacional ha de ser inferior a 0,5 dB. L'aplicació depèn principalment del tipus d'adaptador. En general, hi ha molts FCs per a racks ODF de comunicació, molts SCs per a ports òptics d’equips i moltes STs a LAN i difusió.

Certificacions:

Taller de fàbrica:
